Empat Seri Ujung Batang yang Dapat Disesuaikan

Susunan Seri

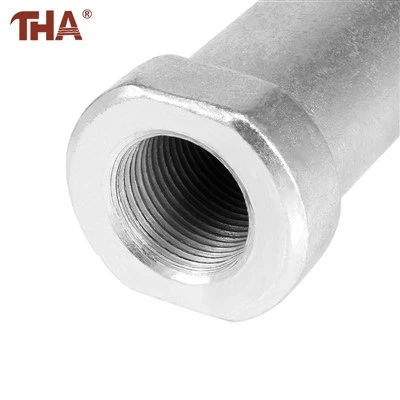

SI dan SA termasuk dalam keluarga satu dimensi. SI menerima batang berulir di dalam tubuhnya, sedangkan SA memiliki betis berulir eksternal. PHS dan POS membentuk pasangan kedua: PHS dijalin secara internal dan POS dijalin secara eksternal.



Bentuk thread hanyalah langkah seleksi pertama. SI dan PHS mungkin tampak seperti ujung batang betina, namun proporsi rumah dan standar dimensinya tidak secara otomatis sama. Pembatasan yang sama juga berlaku ketika membandingkan SA dengan POS.

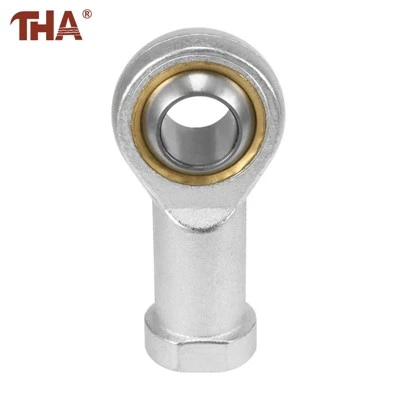

Foto produk menunjukkan cincin bagian dalam berbentuk bola yang terlihat di dalam kepala melingkar. Sebuah pin atau baut melewati lubang ini, dan cincin bagian dalam dapat berubah sudut relatif terhadap rumah berulir saat bagian-bagian yang terhubung bergerak.



Penyesuaian Tautan

Ujung batang-kanan dan ujung batang-kiri dapat digunakan pada ujung yang berlawanan pada batang tengah yang berulir dengan benar. Memutar batang kemudian mengubah panjang sambungan tanpa melepaskan salah satu sambungan dari pin pemasangannya.



Susunan ini hanya berfungsi bila kedua arah benang sengaja dipasangkan. Mengganti salah satu ujung dengan arah yang salah akan mencegah penyetelan normal dan dapat menyebabkan benang kendor saat batang diputar.



Setelah panjang pusat-ke-pusat yang diperlukan telah disetel, mur pengunci yang sesuai harus mengamankan sambungan berulir. Pengikatan benang yang cukup harus tetap berada di dalam wadah betina atau di sepanjang betis jantan; sambungan tidak boleh memanjang dengan hanya menyisakan beberapa benang saja.



Informasi Produk

Seri	Koneksi Berulir	Hubungan Seri
SI	Benang wanita	Keluarga dimensi dipasangkan dengan SA
SA	Utas laki-laki	Keluarga dimensi dipasangkan dengan SI
PHS	Benang wanita	Keluarga dimensi dipasangkan dengan POS
POS	Utas laki-laki	Keluarga dimensi dipasangkan dengan PHS

Barang Seleksi	Pilihan yang Tersedia
Bentuk Bantalan	Ujung batang polos bulat
Arah Benang	Tangan-kanan atau-kiri sesuai model
Pilihan Bahan	Baja karbon, baja krom atau baja tahan karat seperti yang ditentukan
Gerakan yang Dimaksudkan	Kemiringan, osilasi, dan putaran-kecepatan rendah
Data Pesanan yang Diperlukan	Seri, lubang, ukuran ulir, arah, material dan susunan pelumasan



Pertanyaan Umum

Apakah SI bisa langsung diganti dengan PHS?

Bukan dari ukuran benangnya saja. Bandingkan lubang, lebar wadah, tinggi tengah, panjang ulir, dan gambar dimensi lengkap.

Model mana yang memiliki ulir internal?

SI dan PHS menggunakan housing berulir betina.

Model mana yang memiliki betis berulir eksternal?

SA dan POS adalah-alternatif thread pria.

Mengapa tautan menggunakan satu-utas sebelah kiri?

Jika dipasangkan dengan benang-kanan, ini memungkinkan batang tengah menyesuaikan panjang tautan dengan memutar.

Bisakah mata bulat beroperasi sebagai bantalan yang berputar terus menerus?

Hal ini ditujukan terutama untuk penyesuaian sudut dan gerakan hubungan osilasi, bukan rotasi-kecepatan tinggi yang berkelanjutan.

Bisakah ujung batang dibuat dari gambar linkage?

Kami membuat gambar pelanggan di bawah OEM/ODM, dan menerima pesanan sekecil satu potong untuk ukuran standar.



Tentang Kami

Lishui Guangyuan Industry & Trade Co Ltd memasok ujung batang berulir- dan betina-untuk rakitan penghubung mekanis. Seri dan arah ulir dapat diperiksa berdasarkan gambar sambungan pelanggan sebelum produksi.
