Alas Motor Sisi Terbuka DB DS

Detail Produk

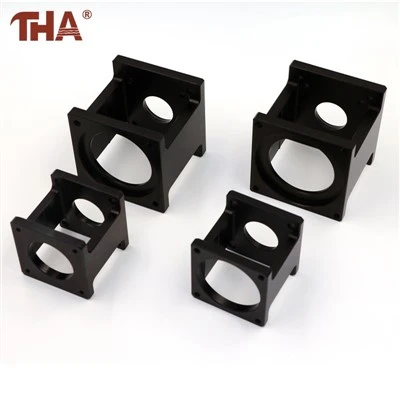

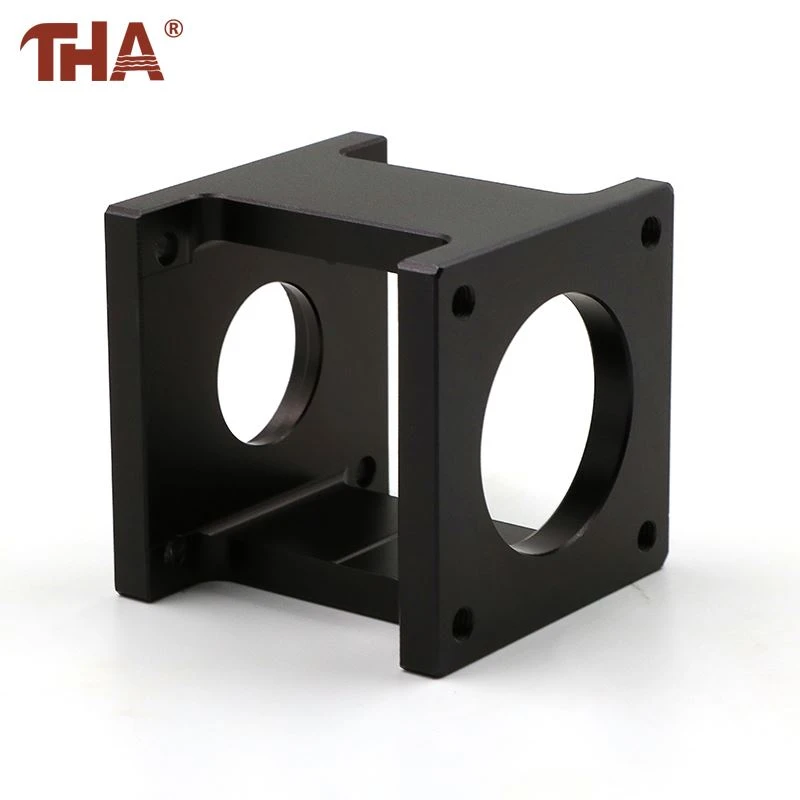

Braket terdiri dari dua permukaan pemasangan paralel yang disatukan oleh bagian atas dan bawah. Satu muka menerima motor, dan muka yang berlawanan terhubung ke struktur penggerak yang bersebelahan. Sisi yang terbuka memperlihatkan ruang di antara keduanya, sehingga hub kopling dan sekrup penjepit dapat dijangkau setelah motor diposisikan.



DB dan DS adalah keluarga pemasangan yang berbeda. DB42, DB57, DB86, DB110 dan DB130 sesuai dengan ukuran rangka motor-stepper yang umum. DS40, DS60, DS80, DS110 dan DS130 memberikan pola lubang alternatif yang digunakan oleh motor servo terkait.



Nomor dalam penunjukan tidak menentukan setiap dimensi braket. Misalnya DB42 dan DS40 sama-sama menggunakan body face 40×40 mm dan memiliki tinggi 60 mm, namun DB42 memiliki bukaan 22 mm dengan PCD 43,84 mm, sedangkan DS40 memiliki bukaan 30 mm dengan PCD 46 mm.



Deskripsi Produk

Braket harus dipilih dari gambar motor, bukan dari daya motor saja. Bandingkan diameter pilot,-lingkaran lubang pemasangan, posisi poros, dan ukuran pengikat dengan lembar dimensi braket.



Model yang berbagi ukuran bingkai nominal yang sama belum tentu dapat dipertukarkan. DB110 dan DS110 keduanya memiliki permukaan luar 110 × 110 mm, tetapi bukaan tengahnya masing-masing berukuran 85 mm dan 95 mm. Nilai PCD pemasangan yang tercantum juga berbeda.



Sebelum pengencangan terakhir, putar kopling dengan tangan dan pastikan bahwa sekrup penjepit tetap dapat dijangkau melalui salah satu bukaan samping. Kopling juga harus membersihkan bagian penghubung atas dan bawah selama rotasi.



Produk ini adalah-badan braket bingkai terbuka. Kopling, motor, sekrup bola, dan unit bantalan ujung tetap harus diperlakukan sebagai komponen terpisah kecuali jika kutipan menyatakan sebaliknya.



Informasi Produk

Barang	Spesifikasi
Formulir Produk	Rangka pemasangan motor-sisi terbuka
Seri Stepper	DB42 DB57 DB86 DB110 DB130
Seri Servo	DS40 DS60 DS80 DS110 DS130
Dimensi Wajah L × L	40 × 40 hingga 130 × 130 mm
Tinggi Keseluruhan H	60 hingga 130 mm sesuai model
Pembukaan TengahD	DB 22 hingga 100 mm DS 30 hingga 110 mm
Referensi Lubang Motor	Model-PCD tertentu ditampilkan dalam gambar dimensi
Pemasangan Benang	M5 M6 atau M8 sesuai model
Komponen Dalaman	Tidak termasuk kecuali ditentukan secara terpisah





Pertanyaan Umum

Bisakah DS40 menggantikan DB42 karena dimensi luarnya serupa?

Tidak. Bukaan tengah dan lingkaran pemasangan motornya berbeda. Pemilihan harus mengikuti gambar flensa motor.

Apakah DB110 dan DS110 merupakan braket yang sama?

Tidak. Keduanya memiliki ukuran permukaan luar yang sama yaitu 110 mm, namun bukaan tengah dan dimensi PCD-nya tidak sama.

Bisakah model dipilih dari watt motor?

Tenaga motor saja tidak cukup. Berikan ukuran flensa, diameter pilot, dimensi-lingkaran baut, diameter poros, dan ekstensi poros.

Mengapa sisi braket dibiarkan terbuka?

Bukaan tersebut memberikan akses untuk memposisikan kopling, mengencangkan sekrup penjepitnya, dan memeriksa ruang di sekitar hub yang berputar.

Bisakah pola lubang yang berbeda dihasilkan?

Kami membuat gambar pelanggan di bawah OEM/ODM, dan menerima pesanan sekecil satu potong untuk ukuran standar.



Tentang Kami

Lishui Guangyuan Industry & Trade Co Ltd memasok braket motor, kopling poros, penyangga sekrup bola, dan komponen transmisi mekanis lainnya. Pemilihan braket dapat diperiksa berdasarkan gambar motor yang ada atau dibuat dengan pola pemasangan-yang ditentukan pelanggan.
