SI16 Sendi Wanita Tangan Kanan

Detail Produk

Satu sisi SI16 menerima batang kawin melalui-utas M16 kanan internal. Ujung yang berlawanan berisi bantalan bola dengan lubang tengah 16 mm untuk pin sambungan.



Cincin bagian dalam dapat dimiringkan ke dalam rumahan, memungkinkan dua bagian yang terhubung untuk beroperasi ketika garis tengahnya tidak terpasang sempurna dalam satu posisi lurus. Pergerakan ini dibatasi oleh geometri bantalan dan tidak boleh dianggap sebagai rotasi tidak terbatas.

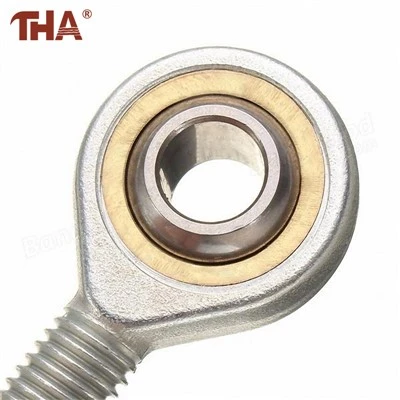

SI mengidentifikasi-ujung batang benang betina. Ini berbeda dengan-jenis SA atau POS ulir jantan, meskipun lubang bolanya memiliki diameter yang sama.



Deskripsi Produk

Jarak tengah yang dipasang dapat diatur dengan mengubah seberapa jauh batang berulir memasuki rumahan. Pengikatan benang yang cukup harus tetap berada di dalam ujung batang setelah penyetelan, dan mur pengunci harus mengamankan posisi akhir.



Karena SI16 menggunakan ulir-kanan, memutar batang akan mengubah panjang linkage ke arah pengencangan normal. Suatu hubungan yang memerlukan penyetelan dengan memutar satu batang biasa dapat menggunakan arah ulir yang berlawanan pada kedua ujungnya; dalam hal ini, komponen sebelah kiri-yang cocok harus diurutkan secara terpisah.



Baut atau pin pivot harus menjepit cincin bagian dalam, bukan menekan rangka luar. Pelat samping harus memberikan ruang bagi ujung batang untuk berartikulasi tanpa menyentuh wadah pada tepi perjalanannya.



Sambungan ini terutama dipilih untuk pembebanan radial. Gaya aksial kontinu, beban kejut, dan sudut pengoperasian yang diperlukan harus diperiksa terhadap versi sebenarnya sebelum pemasangan.



Informasi Produk

Barang	Spesifikasi
Model	SI16
Sambungan Perumahan	Benang wanita
Benang	M16 tangan kanan
Lubang Bulat	16mm
Bentuk Bantalan	Sambungan geser berbentuk bola
Arah Beban Utama	Radial
Penyesuaian Tautan	Dengan keterlibatan berulir
Bagian Pencocokan yang Diperlukan	Batang berulir, mur pengunci dan pin 16 mm





Pertanyaan Umum

Apakah SI16 ada threadnya jantan atau betina?

Ini memiliki utas wanita internal. Ujung batang ulir-jantan termasuk dalam kelompok model yang berbeda.

Apakah utas M16 kidal?

Tidak. Halaman SI16 ini menentukan-utas M16 sebelah kanan. Komponen-sebelah kiri harus diidentifikasi dan diurutkan secara terpisah.

Bisakah ujung batang digunakan untuk mengubah panjang linkage?

Ya. Posisinya dapat disetel sepanjang ulir kawin, asalkan ulir tetap terpasang dalam jumlah yang mencukupi dan setelan diamankan dengan mur pengunci.

Apakah sisipan berbentuk bola menghilangkan semua kesalahan penyelarasan?

Tidak. Ini memungkinkan sudut artikulasi terbatas. Persambungan harus tetap dipasang dalam rentang pergerakan sambungan yang diperbolehkan.

Bisakah ujung batang diproduksi untuk gambar linkage yang sudah ada?

Kami membuat gambar pelanggan di bawah OEM/ODM, dan menerima pesanan sekecil satu potong untuk ukuran standar.



Tentang Kami

Lishui Guangyuan Industry & Trade Co Ltd memasok ujung batang jantan dan betina untuk batang kendali, aktuator, dan hubungan mesin artikulasi. Pemilihan dapat diperiksa dari arah ulir, ukuran lubang dan jarak pusat yang dipasang.
