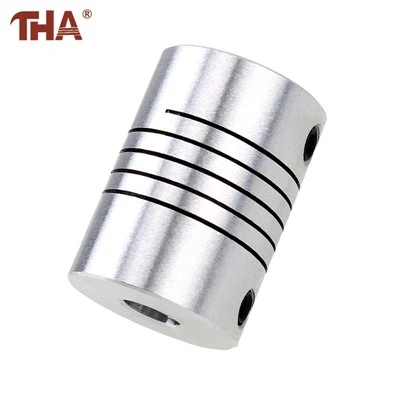

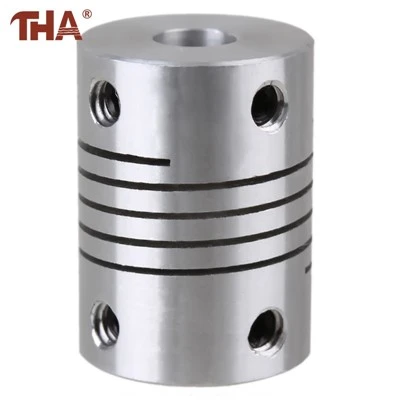

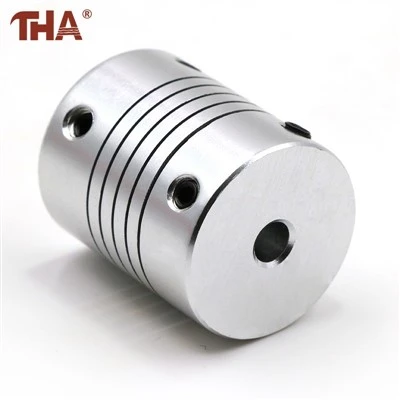

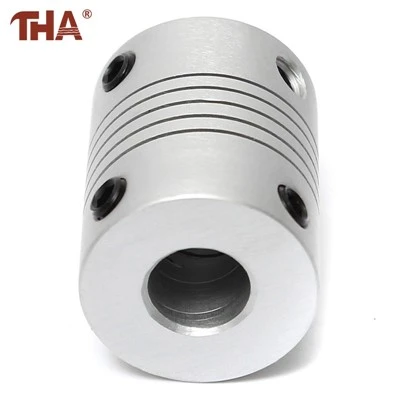

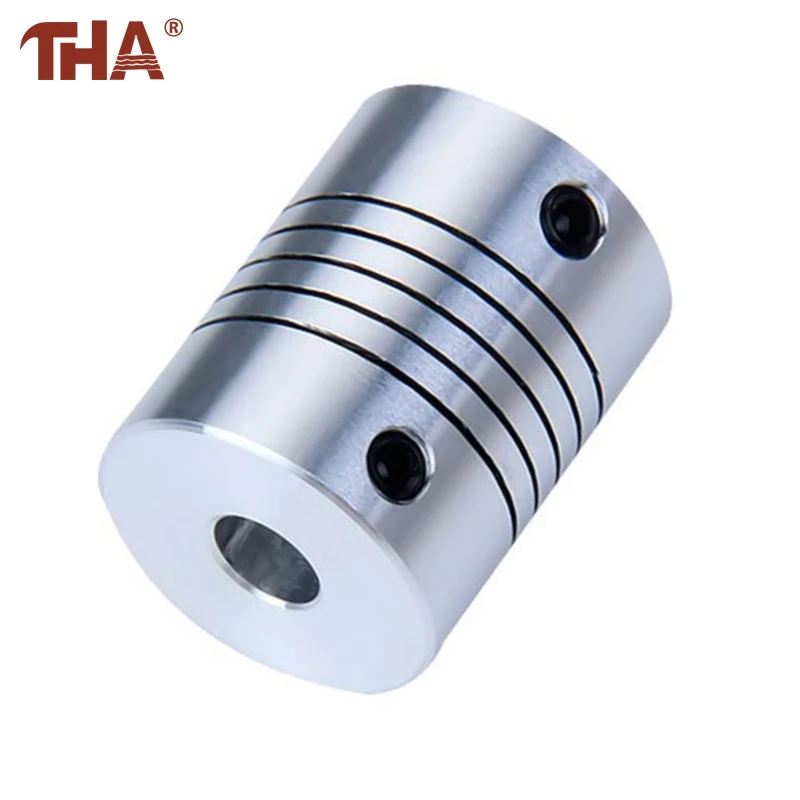

Kopling Poros Slot Spiral GM

Detail Produk

Torsi melewati bagian tengah yang berlubang tanpa elastomer, pin, atau diafragma terpisah. Pergerakan elastis pada bagian spiral memungkinkan adanya perbedaan kecil antara posisi poros penggerak dan poros penggerak.



Setiap hub menggunakan sekrup pengikat radial. Lubang (d1) cocok dengan poros masukan dan lubang (d2) sesuai dengan poros keluaran, sehingga kedua ujungnya dapat dipesan dengan diameter berbeda.



Seri yang diterbitkan berisi empat belas ukuran tubuh. Lubang yang tersedia berukuran mulai dari 2 mm hingga 32 mm, tergantung pada diameter luar yang dipilih.



Deskripsi Produk

Masukkan setiap poros cukup jauh agar sekrup pengencangnya menyentuh bagian poros yang kokoh. Ujung poros tidak boleh bertemu di dalam area slot fleksibel.



Gunakan torsi pengencangan yang tercantum untuk ukuran sekrup yang dipilih. Tabel menetapkan 0,7 N·m untuk sekrup M3, 1,7 N·m untuk M4, 4 N·m untuk M5 dan 7 N·m untuk M6.



Setiap model memiliki batas perpindahan yang dipublikasikan sama: eksentrisitas 0,15 mm, defleksi sudut 3 derajat, dan gerakan aksial ±0,2 mm. Torsi terukur dan kecepatan maksimum berubah seiring dengan ukuran bodi kopling.



Informasi Produk

Barang	Rentang yang Diterbitkan
Seri	GM
Konstruksi	Satu-bagian badan slot spiral
Bahan	Paduan aluminium-berkekuatan tinggi
Permukaan	teranodisasi
Diameter Luar	12–50 mm
Panjang Keseluruhan	18,5–50mm
Diameter Lubang Tersedia	2–32mm
Torsi Terukur	0.3–20 N·m
Kecepatan Maksimum	8000–30000 rpm
Sekrup Pengencang	M3 M4 M5 atau M6





Pertanyaan Umum

Apakah kopling ini dilengkapi sisipan karet?

Tidak. Fleksibilitas berasal dari potongan spiral pada bodi aluminium.

Bisakah kedua lubang kopling berbeda?

Ya. Tentukan (d1) dan (d2) sesuai dengan dua diameter poros dan daftar lubang yang tersedia.

Apakah semua ukuran GM memiliki kecepatan yang sama?

Tidak. Maksimum yang dipublikasikan menurun dari 30000 rpm pada bodi terkecil menjadi 8000 rpm pada bodi terbesar.

Dapatkah bagian spiral memperbaiki kesalahan pemasangan yang besar?

Tidak. Perpindahan poros harus tetap berada dalam nilai yang diijinkan seperti yang tertera pada lembar spesifikasi GM.

Bisakah kombinasi lubang khusus disediakan?

Kami membuat gambar pelanggan di bawah OEM/ODM, dan menerima pesanan sekecil satu potong untuk ukuran standar.
