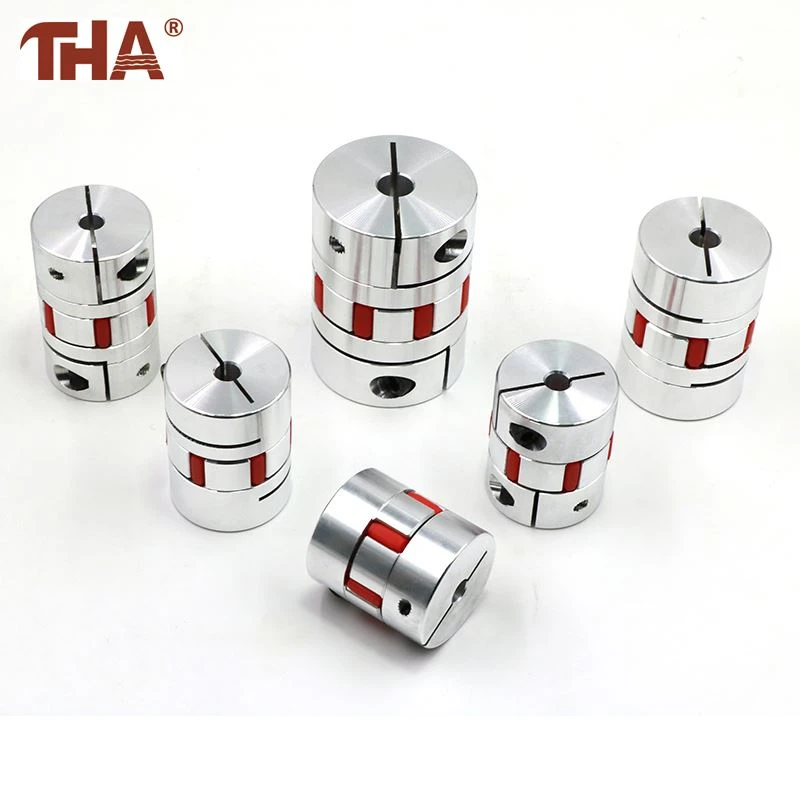

Kopling Laba-laba Penjepit Terpisah GFC

Detail Produk

Torsi berpindah dari satu hub aluminium ke laba-laba poliuretan yang saling bertautan dan kemudian ke hub kedua. Laba-laba memisahkan rahang logam, meredam perubahan beban dan memungkinkan perpindahan terbatas antara poros yang terhubung.



Setiap hub menutup sekeliling porosnya melalui klem terpisah dan sekrup pengencang. Susunan ini tidak memerlukan alur pasak dan menghindari pemusatan gaya penahan pada satu titik-sekrup tunggal.



Seri ini mencakup GFC-14×22 hingga GFC-95×126. Torsi terukur yang dipublikasikan meningkat dari 5 N·m hingga 250 N·m, sedangkan diameter luar yang tersedia berkisar antara 14 mm hingga 95 mm.



Seleksi dan Perakitan

Kedua diameter lubang harus disebutkan karena motor dan poros yang digerakkan tidak perlu berukuran sama. Kombinasi lubang yang dipilih harus muncul dalam rentang yang tercantum untuk model GFC terkait.



Kedua hub harus dilengkapi dengan ruang yang cukup agar laba-laba dapat bekerja tanpa dikompresi secara aksial. Kencangkan masing-masingamp sekrup ke nilai yang ditunjukkan untuk modelnya; torsi pengencang yang dipublikasikan berkisar antara 1 N·m hingga 30 N·m.



Bagan dimensi mencantumkan eksentrisitas yang diijinkan sebesar 0,1 mm, defleksi sudut 1 derajat, dan deviasi aksial ±0,2 mm. Nilai-nilai ini merupakan batasan pemasangan dan bukan target penyelarasan rutin. Penyelarasan poros yang lebih baik mengurangi deformasi laba-laba dan pemuatan rahang yang tidak merata.



Informasi Produk

Barang	Spesifikasi
Seri	GFC
Konstruksi	Dua hub penjepit terpisah dengan laba-laba pusat
Rentang Model	GFC-14×22 hingga GFC-95×126
Bahan Pusat	Paduan aluminium-berkekuatan tinggi
Elemen Fleksibel	Elastomer poliuretan
Perawatan Permukaan	teranodisasi
Diameter Luar	14 mm hingga 95 mm
Panjang Keseluruhan	22 mm hingga 126 mm
Rentang Torsi Terukur	5 N·m hingga 250 N·m
Eksentrisitas yang Diijinkan	0,1 mm
Sudut Defleksi yang Diijinkan	1 derajat
Deviasi Aksial yang Diijinkan	±0,2mm
Kecepatan Maksimum yang Diterbitkan	4.000 hingga 10.000 rpm sesuai model
Ukuran Sekrup Penjepit	M2.5 hingga M10 sesuai model





Pertanyaan Umum

Apakah seri GFC merupakan kopling balok spiral?

Tidak. Ini adalah kopling rahang yang terdiri dari dua hub aluminium dan laba-laba poliuretan terpisah.

Bisakah ukuran lubang yang berbeda digunakan pada kedua sisi?

Ya. Setiap hub dapat dipilih untuk porosnya yang sesuai, asalkan kedua diameter lubang tersedia untuk model GFC yang dipilih.

Apakah kopling memerlukan alur pasak poros?

Sambungan standar yang ditampilkan menggunakan hub penjepit terpisah. Keyways tidak diperlukan kecuali versi yang ditentukan secara terpisah dipesan.

Bisakah laba-laba diganti secara mandiri?

Ya. Hub dan elastomer merupakan komponen terpisah, sehingga laba-laba dapat diperiksa atau diganti setelah kopling dibuka.

Dapatkah kopling memperbaiki keselarasan poros yang buruk?

Ini hanya dapat mengakomodasi deviasi terbatas yang dinyatakan dalam grafik teknis. Ini tidak boleh digunakan untuk mengkompensasi posisi motor atau bantalan yang terlihat salah.

Apakah kombinasi lubang khusus tersedia?

Kami membuat gambar pelanggan di bawah OEM/ODM, dan menerima pesanan sekecil satu potong untuk ukuran standar.



Tentang Kami

Lishui Guangyuan Industry & Trade Co Ltd memasok kopling dan komponen-gerak linier untuk mesin-yang digerakkan oleh motor. Pemilihan GFC dapat didasarkan pada diameter poros, kecepatan pengoperasian, torsi yang ditransmisikan, dan ruang pemasangan yang tersedia.
